산업용 측정 도구의 광범위한 환경에서 초음파 두께 측정기는 다양성과 정밀도로 오랫동안 인정받아 왔습니다. 전통적으로 제조, 석유 및 가스, 항공우주 등의 산업과 관련된 이러한 게이지는 이제 전자 산업에도 진출하고 있습니다. 초음파 두께 측정기의 선두 공급업체로서 저는 이 응용 분야에 대한 관심이 높아지고 그 잠재력이 얼마나 큰지 직접 목격했습니다. 이 블로그 게시물에서는 초음파 두께 측정기가 전자 산업에서 실제로 사용될 수 있는지 알아보고 그 기능, 한계 및 실제 응용 분야를 검토하겠습니다.
초음파 두께 측정기 이해
전자 산업에서의 적용 가능성을 알아보기 전에 먼저 초음파 두께 측정기의 작동 방식을 이해해 보겠습니다. 이 장치는 초음파 음파의 원리로 작동합니다. 게이지의 변환기는 측정 중인 재료에 초음파 펄스를 보냅니다. 이 펄스가 재료의 뒷벽과 같은 경계면을 만나면 그 일부가 변환기로 다시 반사됩니다. 그런 다음 게이지는 펄스가 인터페이스로 이동했다가 돌아오는 데 걸리는 시간을 측정합니다. 재료의 알려진 음속을 사용하여 게이지는 이 비행 시간 측정을 기반으로 재료의 두께를 계산합니다.
초음파 두께 측정기의 기능
초음파 두께 측정기의 주요 장점 중 하나는 비파괴 검사(NDT) 기능입니다. 부품이 섬세하고 값비싼 전자 산업에서는 재료를 손상시키지 않고 두께를 측정하는 능력이 매우 중요합니다. 초음파 측정기는 인쇄 회로 기판(PCB), 반도체 웨이퍼, 박막 코팅 등 전자 제품에 사용되는 다양한 재료의 두께를 정확하게 측정할 수 있습니다.
예를 들어, PCB 생산 시 구리층과 유전체 재료의 두께는 보드 성능에 큰 영향을 미칠 수 있습니다. 초음파 두께 측정기는 이러한 두께를 빠르고 정확하게 측정하여 PCB가 필수 사양을 충족하는지 확인할 수 있습니다. 마찬가지로, 반도체 제조에서는 실리콘 웨이퍼와 박막층의 두께를 정밀하게 제어해야 합니다. 초음파 게이지는 제조 공정 중에 실시간 두께 측정을 제공하여 즉각적인 조정과 품질 관리가 가능합니다.
초음파 두께 측정기의 또 다른 장점은 코팅 및 기타 비금속 층을 통해 측정할 수 있다는 것입니다. 전자 산업에서 부품은 부식 방지, 절연 개선, 외관 강화를 위해 보호층으로 코팅되는 경우가 많습니다. 초음파 측정기는 코팅을 제거하지 않고도 코팅 아래에 있는 모재의 두께를 측정할 수 있으므로 시간을 절약하고 부품 손상 위험을 줄일 수 있습니다.
초음파 두께 측정기의 한계
초음파 두께 측정기는 많은 이점을 제공하지만 전자 산업에서 사용할 때 고려해야 할 몇 가지 제한 사항도 있습니다. 주요 제한 사항 중 하나는 변환기와 측정 대상 물질 사이의 우수한 음향 결합이 필요하다는 것입니다. 초음파 펄스가 재료를 통해 효과적으로 이동하려면 변환기와 표면 사이의 접촉이 양호해야 합니다. 부품의 표면이 작고 불규칙하거나 섬세한 경우가 많은 전자 산업에서는 이는 어려울 수 있습니다.
이러한 한계를 극복하려면 특별한 커플링제나 기술이 필요할 수 있습니다. 예를 들어, 음향 결합을 향상시키기 위해 변환기와 표면 사이에 결합 젤의 얇은 층을 적용할 수 있습니다. 그러나 커플링제가 부품을 손상시키거나 성능을 방해하지 않도록 주의해야 합니다.
초음파 두께 측정기의 또 다른 한계는 재료 특성에 대한 민감도입니다. 물질의 소리 속도는 물질의 구성, 밀도, 온도에 따라 달라질 수 있습니다. 재료가 복잡한 구성과 특성을 가질 수 있는 전자 산업에서는 각 특정 재료 또는 응용 분야에 대해 게이지를 교정해야 할 수도 있습니다. 이는 초음파 두께 측정기 사용의 복잡성과 비용을 가중시킬 수 있습니다.
전자 산업의 실제 응용
이러한 제한에도 불구하고 초음파 두께 측정기는 전자 산업의 다양한 응용 분야에서 성공적으로 사용되고 있습니다. 다음은 몇 가지 예입니다.
인쇄회로기판 제조
앞서 언급했듯이 초음파 두께 측정기는 PCB의 구리층 및 유전체 재료의 두께를 측정하는 데 사용됩니다. 이는 PCB가 올바른 전기적 특성을 갖고 필수 사양을 충족하는지 확인하는 데 도움이 됩니다. 초음파 게이지는 보드의 성능과 신뢰성에 영향을 미칠 수 있는 PCB 층의 박리 또는 보이드와 같은 결함을 감지하는 데에도 사용할 수 있습니다.
반도체 제조
반도체 제조에서 초음파 두께 측정기는 실리콘 웨이퍼와 박막층의 두께를 측정하는 데 사용됩니다. 이는 반도체 장치의 성능과 수율을 제어하는 데 중요합니다. 초음파 게이지를 사용하면 제조 공정 중 식각층의 두께를 모니터링하여 장치가 올바른 깊이로 식각되도록 할 수 있습니다.
디스플레이 제조
액정디스플레이(LCD), 유기발광다이오드(OLED) 디스플레이 등 디스플레이 생산에서 초음파 두께 측정기는 유리 기판, 액정층, 박막 트랜지스터(TFT)층 등 다양한 층의 두께를 측정하는 데 사용된다. 이는 디스플레이가 올바른 광학 특성을 갖고 필수 사양을 충족하는지 확인하는 데 도움이 됩니다.
전자 부품 테스트
초음파 두께 게이지는 커패시터, 저항기, 인덕터와 같은 전자 부품의 무결성을 테스트하는 데에도 사용할 수 있습니다. 부품 층의 두께를 측정함으로써 부품의 성능과 신뢰성에 영향을 미칠 수 있는 균열, 공극, 박리 등의 결함을 감지할 수 있습니다.
올바른 초음파 두께 측정기 선택
전자 산업에 사용할 초음파 두께 측정기를 선택할 때 고려해야 할 몇 가지 요소가 있습니다. 먼저, 측정하려는 재료와 두께에 게이지가 적합한지 확인해야 합니다. 일부 게이지는 얇은 재료를 측정하도록 설계되었지만 다른 게이지는 두꺼운 재료에 더 적합합니다. 또한 게이지의 정확도와 분해능은 물론 작동 주파수와 측정 범위도 고려해야 합니다.

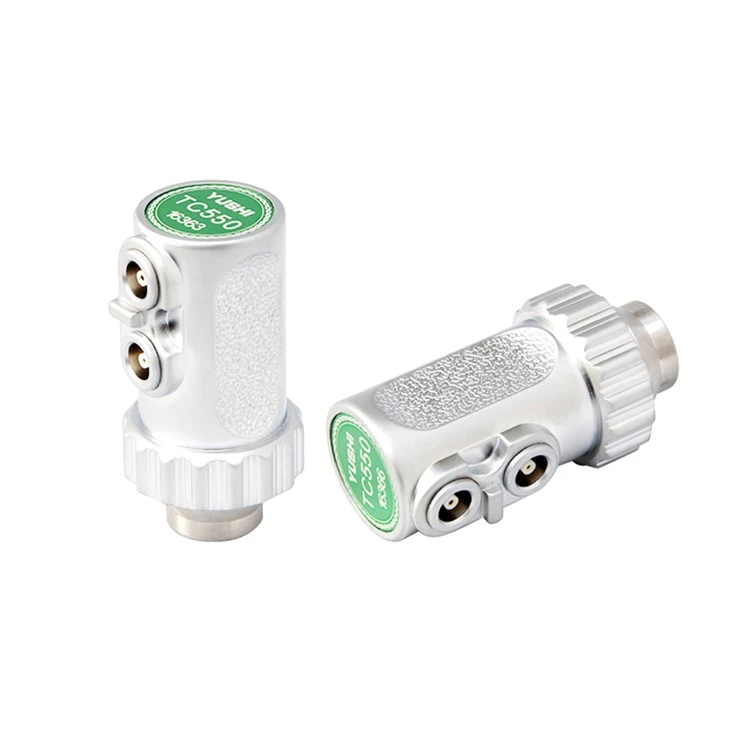

고려해야 할 또 다른 중요한 요소는 변환기의 유형입니다. 전자 산업에서 사용하려면 얇은 재료나 표면이 작은 부품의 두께를 측정하기 위해 소형 고주파 변환기가 필요할 수 있습니다. 그만큼초음파 이중 요소 두께 프로브높은 정확도와 분해능은 물론 코팅 및 기타 비금속 층을 통해 측정할 수 있는 기능을 제공하므로 이러한 응용 분야에 널리 사용됩니다.
마지막으로 게이지의 특징과 기능을 고려해야 합니다. 일부 게이지는 데이터 로깅, Bluetooth 연결 및 데이터 분석용 소프트웨어와 같은 추가 기능을 제공합니다. 이러한 기능은 전자 산업의 품질 관리 및 프로세스 모니터링에 유용할 수 있습니다.
결론
결론적으로, 초음파 두께 측정기는 전자 산업에서 귀중한 도구가 될 수 있습니다. 비파괴 테스트 기능, 코팅을 통한 측정 기능 및 정확도로 인해 PCB 제조, 반도체 제조, 디스플레이 제조 및 전자 부품 테스트를 포함한 다양한 응용 분야에 매우 적합합니다. 몇 가지 제한 사항이 있지만 올바른 장비와 기술을 사용하면 이러한 문제를 극복할 수 있습니다.
초음파 두께 측정기 공급업체로서 저는 고객에게 최고 품질의 제품과 지원을 제공하기 위해 최선을 다하고 있습니다. 전자제품 제조 공정에서 초음파 두께 측정기를 사용하는 데 관심이 있으시면 당사에 문의하여 특정 요구 사항과 요구 사항을 논의하시기 바랍니다. 귀하의 응용 분야에 적합한 게이지를 선택하는 데 도움을 드리고 투자를 최대한 활용하는 데 필요한 교육과 지원을 제공해 드리겠습니다.
참고자료
- ASNT(미국 비파괴 검사 협회). 초음파 테스트 핸드북.
- ISO 16809:2017. 비파괴 검사 - 초음파 검사 - 펄스 에코 기술을 이용한 두께 측정.
- ASTM E797-18. 초음파 펄스-에코 접촉 방법에 의한 두께 측정에 대한 표준 실습.
