UT 벽 두께 게이지가 곡선 표면의 두께를 측정 할 수 있습니까?

UT 벽 두께 게이지의 공급 업체로서, 특히 곡선 표면의 두께를 측정 할 때 제품의 기능에 대한 고객으로부터 문의를받습니다. 이 블로그 게시물에서는 곡선 표면에서 UT 벽 두께 게이지 사용의 기술적 측면, 실제 응용 및 제한 사항을 조사하겠습니다.

UT 벽 두께 게이지 이해

UT (초음파 테스트) 벽 두께 게이지는 소재의 두께를 측정하기 위해 초음파 파를 사용하는 장치입니다. 기본 원칙은 초음파 펄스를 한쪽에서 재료로 보내는 것입니다. 이 펄스가 재료의 반대쪽에 도달하면 게이지에 다시 반사됩니다. 펄스가 먼면과 뒤로 이동하는 데 걸리는 시간을 측정하고 재료의 소리 속도를 알면 게이지는 두께를 계산할 수 있습니다.

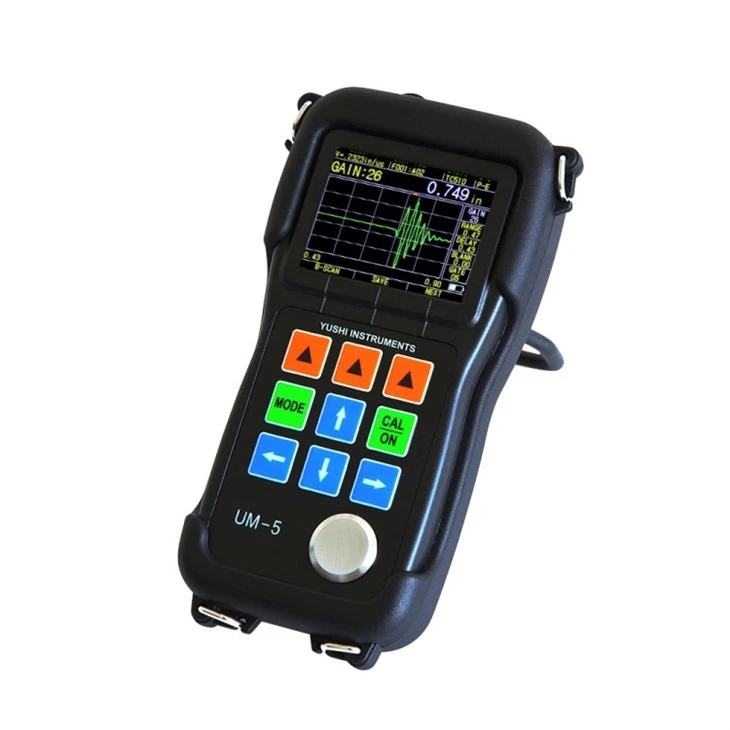

그만큼초음파 두께 측정 도구제품 라인에서는 높은 정밀 센서 및 고급 신호 처리 알고리즘으로 설계되었습니다. 금속, 플라스틱, 세라믹 및 복합재를 포함한 광범위한 재료에 대한 정확한 두께 측정을 제공합니다.

곡선 표면 측정 : 기술적 타당성

이론적으로 UT 벽 두께 게이지는 곡선 표면의 두께를 측정 할 수 있습니다. 그러나 고려해야 할 몇 가지 요소가 있습니다.

커플 및 접촉
커플 론은 게이지의 변환기와 측정되는 재료의 표면 사이의 양호한 음향 접촉을 보장하는 데 사용되는 물질입니다. 곡선 표면에서는 커플을 고르게 적용하고 적절한 접촉을 유지하는 것이 더 어려울 수 있습니다. 트랜스 듀서와 표면 사이의 공기 갭은 초음파파가 산란하거나 흡수되어 부정확 한 측정을 초래할 수 있습니다. 표면의 곡률을 준수 할 수있는 특수 커플 량이 필요할 수 있습니다. 우리의NDT 초음파 두께 게이지다른 표면 조건에 대한 커플 팅 선택 및 적용에 대한 자세한 지침이 제공됩니다.

빔 확산 및 초점
트랜스 듀서에 의해 방출되는 초음파 빔은 특정 스프레드 각도를 갖는다. 곡선 표면에서 곡률은 빔이 고르지 않게 퍼질 수 있으며, 빔의 초점은 재료 내에 올바르게 배치되지 않을 수 있습니다. 이로 인해 특히 곡선이 높은 표면의 경우 잘못된 측정이 발생할 수 있습니다. 이 문제를 해결하기 위해 일부 UT 벽 두께 게이지에는 조정 가능한 빔 포커스 및 각도 기능이 장착되어 있습니다. 우리의초음파 두께 측정 장치사용자는 표면의 곡률에 따라 빔 설정을 최적화 할 수 있습니다.

실제 응용 프로그램

도전에도 불구하고 곡선 표면의 두께를 측정하는 것이 중요하는 실용적인 응용이 많이 있습니다.

파이프 라인 검사
석유 및 가스, 화학 및 물 공급 산업에 사용되는 파이프 라인에는 종종 팔꿈치 및 굽힘과 같은 구부러진 부분이 있습니다. 부식, 침식 및 다른 형태의 벽 얇은 형태를 감지하려면 일반 두께 측정이 필요합니다. UT 벽 두께 게이지는 이러한 곡선 파이프 라인 섹션을 검사하여 파이프 라인 시스템의 안전성과 무결성을 보장하는 데 사용될 수 있습니다.

자동차 및 항공 우주 구성 요소
자동차 및 항공 우주 산업에서 많은 구성 요소에는 엔진 실린더, 항공기 날개 및 동체 섹션과 같은 곡면 표면이 있습니다. 이러한 구성 요소의 두께를 측정하는 것은 품질 관리 및 유지 보수에 필수적입니다. 우리의 게이지는 제조 공장에서 사용하여 새로 생산 된 부품의 두께를 확인하여 유지 보수 시설에서 시간이 지남에 따라 마모를 확인할 수 있습니다.

제한

UT 벽 두께 게이지는 곡선 표면을 측정 할 수 있지만 제한 사항이 있습니다.

극단적 인 곡률
곡률이 매우 작은 표면의 경우 정확한 측정을 얻는 것이 매우 어렵거나 불가능할 수 있습니다. 초음파 빔은 날카로운 곡률로 인한 과도한 산란 및 반사로 인해 재료를 제대로 침투하지 못할 수 있습니다.

복잡한 기하학
여러 곡률 또는 불규칙 모양의 형상과 같은 복잡한 곡선 형상이있는 구성 요소는 중요한 도전을 제기합니다. 이러한 경우 정확한 측정을 보장하기 위해 추가 기술 또는 사용자 정의 설계된 비품이 필요할 수 있습니다.

곡선 표면 측정을위한 팁

UT 벽 두께 게이지를 사용하여 곡선 표면의 두께를 측정 해야하는 경우 다음은 다음과 같습니다.

오른쪽 트랜스 듀서를 선택하십시오: 표면의 곡률에 적합한 직경과 주파수가있는 트랜스 듀서를 선택하십시오. 더 작은 직경 변환기는 고도로 곡선 표면에 더 적합 할 수 있습니다.
적절한 응용 프로그램: 표면에 커플을 관대하고 균등하게 바릅니다. 브러시 나 주걱을 사용하여 커플을 퍼 뜨려 기포가 없도록합니다.
다중 측정: 곡선 표면의 다른 지점에서 여러 측정을 수행하고 결과를 평균화하십시오. 이는 곡률 및 측정 오류의 국소 변화의 영향을 줄이는 데 도움이 될 수 있습니다.

결론

결론적으로, UT 벽 두께 게이지는 곡선 표면의 두께를 측정 할 수 있지만 다양한 요인을 신중하게 고려해야합니다. 우리의초음파 두께 측정 도구,,,NDT 초음파 두께 게이지, 그리고초음파 두께 측정 장치곡선 표면을 포함한 다양한 시나리오에서 정확한 측정을 제공하도록 설계되었습니다.

UT 벽 두께 게이지 구매에 관심이 있거나 곡선 표면 측정에 대한 질문이 있으시면 자세한 토론을 위해 저희에게 연락하고 조달 협상을 시작하십시오. 우리는 귀하의 두께 측정 요구에 가장 적합한 솔루션을 제공하기 위해 최선을 다하고 있습니다.

참조

Krautkramer, J., & Krautkramer, H. (1990). 재료의 초음파 테스트. Springer- Verlag.
ASNT (미국 비파괴 테스트 협회). (2017). 초음파 테스트 핸드북.
