초음파 프로브는 의료 및 생물학적 조직 검출 분야의 필수 도구입니다. 주요 초음파 프로브 공급 업체로서, 나는 이러한 놀라운 장치가 생물학적 조직의 검출에서 어떻게 작동하는지 공유하게되어 기쁩니다.
초음파 프로브의 기본 원리
초음파 프로브의 핵심은 압전 효과가 있습니다. 특정 세라믹과 같은 압전 재료는 기계적으로 변형 될 때 전기 전하를 생성하는 고유 한 특성을 가지고 있으며, 전기 전압이 적용될 때 반대로 모양을 변경합니다. 초음파 프로브에서, 압전 결정은 초음파 파를 생성하고받는 데 사용됩니다.
전기 펄스가 압전 결정에 적용되면, 고주파, 일반적으로 2-20MHz 범위에서 진동합니다. 이 진동은 생물학적 조직으로 전달되는 초음파 파를 생성합니다. 초음파 파는 다른 유형의 조직이나 구조 사이의 경계가 발생할 때까지 조직을 통해 이동합니다. 이러한 경계에서, 일부 초음파 파는 프로브에 다시 반사되는 반면 나머지는 조직을 통해 계속 전파됩니다.
반사 된 초음파 파는 프로브에서 동일한 압전 결정에 의해 검출된다. 초음파파가 결정에 부딪히면 진동을 일으켜 전기 신호가 발생합니다. 이 전기 신호는 초음파 영상 시스템에 의해 처리되어 생물학적 조직의 내부 구조의 이미지를 생성한다.
생물학적 조직 검출을위한 초음파 프로브의 유형
이용 가능한 초음파 프로브에는 여러 유형의 초음파 프로브가 있으며, 각각의 초음파 프로브는 생물학적 조직 검출에서 특정 응용을 위해 설계되었습니다.

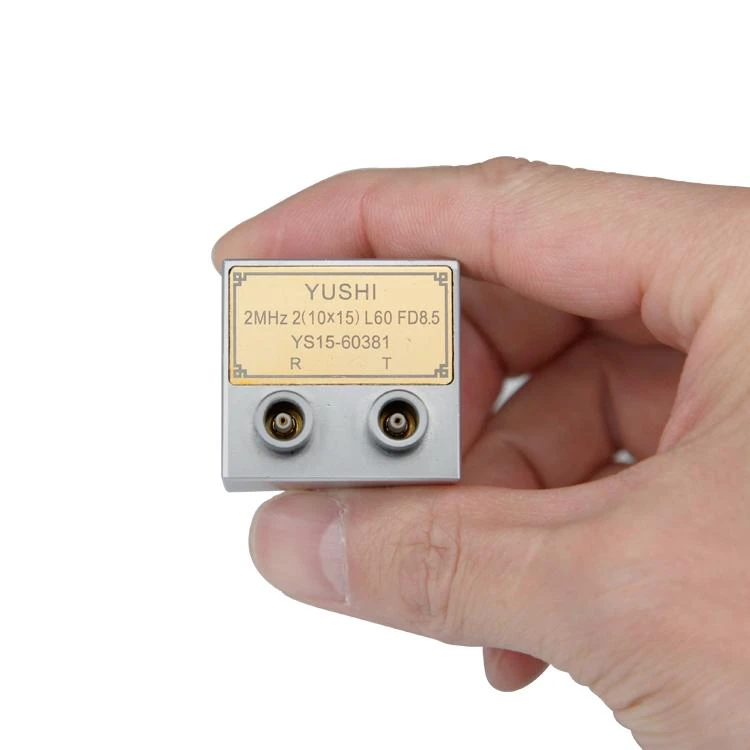

종 방향 듀얼 - 요소 각도 빔 프로브
그만큼종 방향 듀얼 - 요소 각도 빔 프로브초음파 파를 생성하고받는 두 가지 요소를 사용하는 특수 프로브입니다. 종 방향 파는 생물학적 조직으로 각도로 전달되어 특정 유형의 구조 또는 결함을 더 잘 감지 할 수 있습니다. 이 유형의 프로브는 종종 대상 구조가 각도 또는 복잡한 해부학 적 영역에있는 응용 분야에서 사용됩니다.

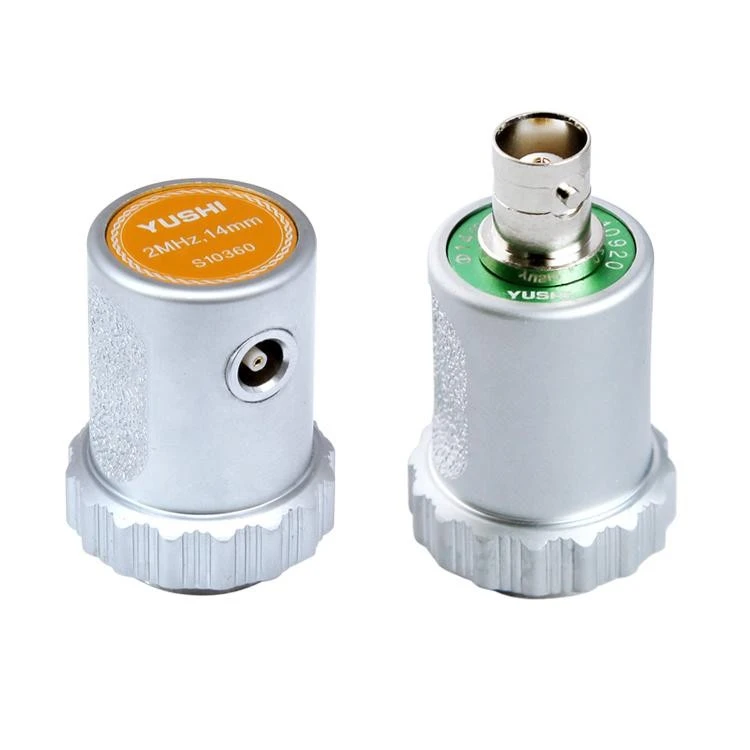

단일 - 요소 직선 빔 프로브
그만큼단일 - 요소 직선 빔 프로브생물학적 조직 검출에서 가장 일반적으로 사용되는 프로브 중 하나입니다. 이름에서 알 수 있듯이 단일 압전 요소를 사용하여 직선으로 이동하는 초음파 파를 생성하고받습니다. 이 유형의 프로브는 복부 또는 심장의 기관과 같이 프로브 바로 아래에 위치한 구조를 감지하는 데 이상적입니다.
Tranverse wave 앵글 빔 프로브
그만큼Tranverse wave 앵글 빔 프로브파동 전파 방향에 수직으로 진동하는 가로파를 생성하고 감지하도록 설계되었습니다. 이러한 파도는 생물학적 조직의 특정 유형의 결함 또는 구조, 특히 특정 방향으로 배향되는 것들을 감지하는 데 유용합니다. 앵글 빔 설계를 통해 표면에서 대상 구조가 직접 접근 할 수없는 응용 분야에서 프로브를 사용할 수 있습니다.
초음파 파와 생물학적 조직의 상호 작용
초음파 파가 생물학적 조직을 통해 이동하면 여러 가지 방법으로 조직과 상호 작용합니다. 주요 상호 작용에는 반사, 굴절, 흡수 및 산란이 포함됩니다.
반사
반사는 초음파가 서로 다른 음향 임피던스를 가진 두 조직 사이의 경계를 만날 때 발생합니다. 음향 임피던스는 재료의 밀도와 소리 속도에 의존하는 재료의 특성입니다. 두 조직 사이의 음향 임피던스 차이가 클수록 경계에 더 많은 초음파 파가 반사됩니다. 그렇기 때문에 초음파 이미지에서 다른 기관이나 조직과 유체 사이의 인터페이스가 명확하게 보이는 이유입니다.
굴절
굴절은 다른 소리 속도로 한 조직에서 다른 조직으로 지나갈 때 초음파 파를 굽는 것입니다. 이 현상은 초음파파가 방향을 바꾸게하여 이미지의 정확도에 영향을 줄 수 있습니다. 그러나 굴절은 또한 특정 유형의 초음파 프로브 설계와 같은 경우와 같은 경우에도 우리의 유리한 경우에 사용될 수 있습니다.
흡수
흡수는 초음파 파가 생물학적 조직을 통과 할 때 열 에너지로 전환 될 때 발생합니다. 흡수량은 초음파 파의 빈도와 조직의 특성에 따라 다릅니다. 더 높은 주파수 파는 일반적으로 낮은 주파수 파보다 더 쉽게 흡수됩니다. 흡수는 조직에서 초음파 파의 침투 깊이를 제한 할 수 있으므로, 낮은 주파수 프로브는 종종 더 깊은 영상에 사용되는 이유입니다.
산란
산란은 초음파 파가 조직에서 작은 입자 또는 불균일성을 만날 때 발생합니다. 이 작은 구조는 초음파 파를 다른 방향으로 흩어지게합니다. 산란은 초음파 이미지의 전체 배경 노이즈에 기여할 수 있지만 조직의 미세 구조에 대한 정보를 제공 할 수도 있습니다.
생물학적 조직 검출에서 초음파 프로브의 적용
초음파 프로브는 다음을 포함하여 생물학적 조직 검출에 광범위한 응용을 가지고 있습니다.
의료 영상
의료 분야에서 초음파 프로브는 다양한 이미징 목적으로 사용됩니다. 그들은 질병이나 이상을 감지하기 위해 간, 신장 및 췌장과 같은 내부 장기를 시각화하는 데 사용될 수 있습니다. 초음파 촬영은 또한 임신 중 태아의 발달을 모니터링하기 위해 산부인과에서 일반적으로 사용됩니다.
조직 특성
초음파 프로브는 생물학적 조직의 물리적 특성을 특성화하는 데 사용될 수 있습니다. 반사되고 산란 된 초음파 파를 분석함으로써 조직의 밀도, 탄성 및 구조에 대한 정보를 얻을 수 있습니다. 이 정보는 초기 단계에서 암과 같은 질병을 진단하는 데 사용될 수 있습니다.
치료 적용
영상 외에도 초음파 프로브는 치료 목적으로 사용될 수 있습니다. HIFU (High -Intensity) 초점 초음파 (HIFU)는 초음파 프로브를 사용하여 신체의 특정 목표에 고도로 초음파 파도에 초점을 맞추는 기술입니다. 집중된 파도는 열을 생성하며, 이는 종양이나 다른 비정상 조직을 파괴하는 데 사용될 수 있습니다.
생물학적 조직 검출에서 초음파 프로브의 성능에 영향을 미치는 요인
몇 가지 요인은 생물학적 조직 검출에서 초음파 프로브의 성능에 영향을 줄 수 있습니다. 여기에는 다음이 포함됩니다.
빈도
프로브에 의해 생성 된 초음파 파의 빈도는 중요한 요소입니다. 더 높은 주파수 프로브는 더 나은 해상도를 제공하지만 침투 깊이는 제한적이며, 낮은 주파수 프로브는 조직 내로 더 깊이 침투 할 수 있지만 해상도가 낮을 수 있습니다. 주파수 선택은 응용 프로그램과 대상 구조의 깊이에 따라 다릅니다.
프로브 설계
모양, 크기 및 요소 수를 포함한 초음파 프로브의 설계도 성능에 영향을 줄 수 있습니다. 다른 프로브 설계는 다른 기관을 영상화하거나 특정 유형의 결함을 탐지하는 등 다양한 유형의 응용 분야에 최적화됩니다.
조직 특성
밀도, 탄성 및 음향 임피던스와 같은 생물학적 조직의 특성은 초음파 프로브의 성능에도 영향을 줄 수 있습니다. 예를 들어, 음향 임피던스가 높은 조직은 초음파 파의 반사를 유발하여 조직 경계의 가시성을 향상시킬 수 있지만 침투 깊이를 감소시킬 수 있습니다.
결론
초음파 프로브는 생물학적 조직을 검출하는 데 강력한 도구입니다. 그들이 어떻게 작동하는지와 성능에 영향을 미치는 요소를 이해함으로써 의료 영상, 조직 특성화 및 치료 적용에보다 효과적으로 사용할 수 있습니다. 고품질 초음파 프로브의 공급 업체로서 우리는 고객에게 최신 기술과 최고의 공연 제품을 제공하기 위해 노력하고 있습니다.
초음파 프로브에 대해 더 많이 배우거나 특정 응용 프로그램을 위해 프로브를 구매하려는 경우 자세한 토론을 위해 저희에게 연락하도록 초대합니다. 당사의 전문가 팀은 귀하의 요구에 맞는 솔루션을 찾는 데 도움을 줄 준비가되었습니다.
참조
- Bushberg, JT, Seibert, JA, Leidholdt, EM, & Boone, JM (2012). 의료 영상의 필수 물리학. Lippincott Williams & Wilkins.
- Hall, TJ (2007). 의료 초음파 : 물리 및 기술. John Wiley & Sons.
- Ophir, J., Cespedes, I., Ponnekanti, H., Yazdi, Y., & Li, X. (1991). 탄성 : 생물학적 조직의 탄성을 영상화하기위한 정량적 방법. 초음파 영상, 13 (2), 111-134.
