안녕하세요! 초음파 두께 측정기 공급업체로서 저는 이러한 멋진 장치에 적합한 커플링제를 선택하는 방법에 대해 자주 질문을 받습니다. 커플링제는 초음파 두께 측정기에서 정확한 판독값을 얻는 데 큰 역할을 하기 때문에 이는 중요한 질문입니다. 이제 이 주제에 대해 자세히 알아보고 살펴보겠습니다.
먼저, 커플링제란 정확히 무엇인가요? 음, 쉽게 말하면 두께 측정기의 변환기에서 시험편으로 초음파를 전달하는 데 도움을 주는 물질입니다. 적절한 결합제가 없으면 초음파가 프로브와 재료 사이의 공극을 통해 효과적으로 이동할 수 없으므로 판독값이 부정확하거나 전혀 판독되지 않을 수도 있습니다.
커플링제에는 여러 유형이 있으며 각각 장단점이 있습니다. 가장 일반적인 것에는 물, 기름, 글리세린 및 상업용 커플링 젤이 포함됩니다. 각각에 대해 자세히 살펴보겠습니다.
물은 아마도 가장 쉽게 구할 수 있고 저렴한 커플링제일 것입니다. 사용 및 청소가 간편하여 빠르고 간단한 두께 측정에 널리 사용됩니다. 그러나 물에는 몇 가지 제한 사항이 있습니다. 특히 따뜻하거나 건조한 환경에서는 빠르게 증발하므로 측정 과정에서 커플링이 파손될 수 있습니다. 또한 물은 표면이 거칠거나 다공성인 재료에 대해 최상의 결합을 제공하지 못할 수 있습니다.
반면에 오일은 특히 거칠거나 불규칙한 표면에 물보다 더 나은 결합력을 제공합니다. 점도가 더 높기 때문에 더 오랫동안 제자리에 유지되고 보다 일관된 결합을 제공합니다. 그러나 오일은 작업하기가 지저분할 수 있으며 테스트 피스에 얼룩이 남을 수 있습니다. 또한 사용 후에는 제대로 청소해야 하는데, 이는 번거로울 수 있습니다.
글리세린은 또 다른 인기 있는 선택입니다. 결합 특성이 좋고 물보다 증발할 가능성이 적습니다. 독성도 없고 청소도 쉽습니다. 그러나 글리세린은 약간 끈적할 수 있어 프로브와 시험편에서 제거하기 어려울 수 있습니다.
상업용 커플링 젤은 초음파 테스트용으로 특별히 설계되었습니다. 이 제품은 탁월한 커플링 성능을 제공하며 사용 및 청소가 용이하도록 제작되었습니다. 다양한 용도와 표면 조건에 맞게 점도가 다릅니다. 일부 커플링 젤에는 부식 방지 특성이나 극한의 온도에서도 작동하는 능력과 같은 추가 기능도 있습니다.
그렇다면 초음파 두께 측정기에 적합한 커플링제를 어떻게 선택합니까? 글쎄요, 테스트 중인 재료 유형, 재료의 표면 상태, 작업 환경, 사용 중인 초음파 두께 측정기 유형 등 여러 요인에 따라 달라집니다.
재료 유형부터 시작하겠습니다. 재료마다 음향 특성이 다르며 이는 초음파 전송에 영향을 줄 수 있습니다. 예를 들어, 금속은 일반적으로 우수한 초음파 전도체인 반면, 플라스틱 및 복합재에는 다른 유형의 커플링제가 필요할 수 있습니다. 금속 재료를 테스트하는 경우 물이나 경유로 충분할 수 있습니다. 그러나 플라스틱 또는 복합 재료를 테스트하는 경우 상업용 커플링 젤이 더 나은 선택일 수 있습니다.
재료의 표면 상태도 중요합니다. 표면이 매끄럽고 깨끗하면 물이나 가벼운 커플링제가 잘 작용할 수 있습니다. 그러나 표면이 거칠거나 다공성이거나 오염된 경우 좋은 결합을 보장하기 위해 오일이나 상업용 결합 젤과 같은 더 두꺼운 결합제가 필요할 수 있습니다.
작업 환경도 커플링제 선택에 영향을 미칠 수 있습니다. 따뜻하거나 건조한 환경에서 작업하는 경우 물과 같이 빠르게 증발하는 커플링제는 적합하지 않을 수 있습니다. 이 경우에는 오일이나 상용 커플링 젤 등 점도가 높은 커플링제를 사용하는 것이 더 나을 수 있습니다. 반면, 추운 환경에서 작업하는 경우 물과 같이 쉽게 얼기 쉬운 결합제는 효과가 없을 수 있습니다. 이 경우 상용 커플링 젤 등 저온에도 견딜 수 있는 커플링제가 필요할 수 있다.
마지막으로, 사용 중인 초음파 두께 측정기의 유형도 커플링제 선택에 영향을 미칠 수 있습니다. 일부 초음파 두께 측정기는 특정 유형의 커플링제와 함께 작동하도록 설계되었습니다. 예를 들어, 일부 게이지에는 특정 점도 또는 음향 임피던스를 가진 커플링제가 필요할 수 있습니다. 커플링제를 선택하기 전에 특정 게이지에 대한 제조업체의 권장 사항을 확인하십시오.
올바른 커플링제를 선택하는 것 외에도 올바르게 사용하는 것도 중요합니다. 다음은 커플링제를 최대한 활용하는 데 도움이 되는 몇 가지 팁입니다.
- 시험편 표면과 두께 측정기의 변환기에 커플링제를 균일하게 도포합니다. 프로브와 재료 사이에 기포나 틈이 없는지 확인하십시오.
- 커플링제를 적당량 사용하세요. 커플링제가 너무 많으면 초음파가 퍼져 측정 정확도가 떨어질 수 있습니다. 커플링제가 너무 적으면 커플링이 불량하고 판독값이 부정확해질 수 있습니다.
- 매 사용 후 프로브와 시험편을 철저히 청소하여 잔류 커플링제를 제거하십시오. 이는 오염을 방지하고 향후 정확한 판독을 보장하는 데 도움이 됩니다.

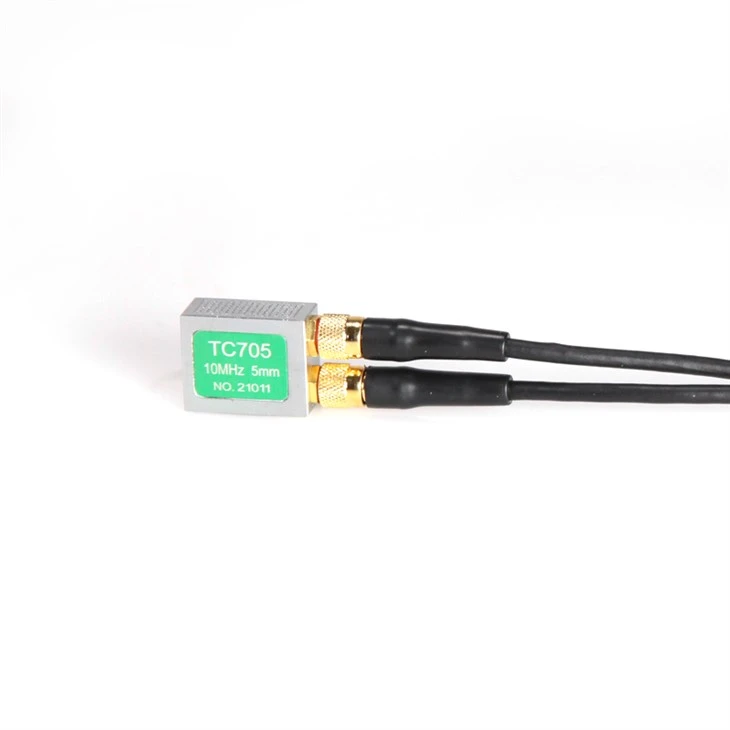

이제 초음파 두께 측정기의 또 다른 중요한 구성 요소인 프로브에 대해 이야기해 보겠습니다. 초음파 이중 요소 두께 프로브는 다양한 응용 분야에 적합한 옵션입니다. 금속, 플라스틱 및 복합재를 포함한 다양한 재료에 대한 정확한 두께 측정을 제공하도록 설계되었습니다. 다음 사이트를 방문하면 이 프로브에 대해 자세히 알아볼 수 있습니다.초음파 이중 요소 두께 프로브.
결론적으로, 정확하고 신뢰할 수 있는 측정을 얻으려면 초음파 두께 측정기에 적합한 커플링제를 선택하는 것이 중요합니다. 재료의 종류, 표면 상태, 환경, 사용하는 게이지의 종류 등을 고려하여 귀하의 요구에 가장 적합한 커플링제를 선택할 수 있습니다. 그리고 커플링제를 올바르게 사용하고 매 사용 후 프로브와 시험편을 청소하는 것을 잊지 마십시오.
초음파 두께 측정기 시장에 있거나 커플링제 또는 기타 관련 제품에 대해 질문이 있는 경우 언제든지 당사에 문의하십시오. 우리는 귀하의 초음파 테스트 요구 사항에 적합한 솔루션을 찾는 데 도움을 드리고 있습니다.
참고자료
- David A. Scott의 "초음파 테스트 핸드북"
- Paul E. Russell의 "비파괴 테스트: 교육 가이드"
