NDT 테스트 블록 공급업체로서 저는 비파괴 테스트(NDT) 절차의 정확성과 신뢰성을 보장하는 데 이러한 블록이 수행하는 중요한 역할을 직접 목격했습니다. NDT 테스트 블록은 초음파 테스트(UT), 자분 입자 테스트(MT), 와전류 테스트(ET)와 같은 NDT 장비의 성능을 교정하고 검증하는 데 사용되는 필수 도구입니다. 디자인을 최적화하는 것은 기술적 과제일 뿐만 아니라 고객의 다양한 요구를 충족시키는 핵심 요소이기도 합니다. 이 블로그에서는 NDT 테스트 블록의 설계를 최적화하는 방법에 대한 몇 가지 통찰력을 공유하겠습니다.
지원 요구 사항 이해
NDT 테스트 블록 설계를 최적화하는 첫 번째 단계는 특정 애플리케이션 요구 사항을 명확하게 이해하는 것입니다. NDT 방법마다 테스트 블록에 대한 요구 사항이 다릅니다. 예를 들어, 초음파 테스트에서 테스트 블록에는 결함을 시뮬레이션하고 장비의 감도와 정확도를 교정하기 위해 평평한 바닥 구멍, 측면 드릴 구멍 또는 노치와 같은 특정 반사경이 있어야 합니다.
테스트 블록의 크기와 모양은 사용되는 장비 유형과 테스트 환경에 따라 달라집니다. 현장 검사의 경우 더 작고 휴대성이 뛰어난 테스트 블록이 선호될 수 있으며, 실험실 환경에서는 포괄적인 교정을 위해 더 크고 복잡한 테스트 블록을 사용할 수 있습니다.
재료 선택
NDT 테스트 블록의 재료 선택은 매우 중요합니다. 정확한 교정을 보장하려면 재료가 테스트 개체의 특성과 유사한 특성을 가져야 합니다. 초음파 테스트의 경우 강철, 알루미늄, 티타늄과 같은 재료가 잘 정의된 음향 특성을 갖고 있기 때문에 일반적으로 사용됩니다.
또한 재료는 균질해야 하며 내부 결함이 없어야 합니다. 테스트 블록의 불균일성 또는 내부 결함으로 인해 테스트 결과가 부정확해질 수 있습니다. 또한 재료의 표면 마감도 중요합니다. 매끄러운 표면은 초음파의 산란을 줄이고 테스트의 정확도를 향상시킵니다.
반사경 디자인
반사판은 NDT 테스트 블록의 주요 기능입니다. 이들의 설계는 교정의 정확성과 신뢰성에 직접적인 영향을 미칩니다. 반사경의 크기, 모양, 위치를 신중하게 고려해야 합니다.
초음파 테스트에서는 반사경의 크기에 따라 장비의 감도가 결정됩니다. 더 작은 반사경은 높은 감도 설정을 교정하는 데 사용되는 반면, 더 큰 반사경은 더 낮은 감도 교정에 사용됩니다. 구형 또는 원통형과 같은 반사판의 모양도 초음파 반사 패턴에 영향을 미칠 수 있습니다.
테스트 블록 내 반사경의 위치도 중요합니다. 초음파 이동 시간을 정확하게 측정하려면 테스트 표면에서 알려진 거리에 배치해야 합니다.
표준 준수
NDT 테스트 블록은 관련 국제 및 산업 표준을 준수해야 합니다. ASTM, ISO 및 ASME와 같은 표준은 테스트 블록의 설계, 제조 및 교정에 대한 지침을 제공합니다. 이러한 표준을 준수하면 다양한 실험실 및 산업 전반에 걸쳐 테스트 결과의 일관성과 비교 가능성이 보장됩니다.
NDT 테스트 블록을 설계할 때 모든 치수, 공차 및 재료 특성이 관련 표준의 요구 사항을 충족하는지 확인해야 합니다. 이는 고객이 자신있게 테스트 블록을 사용하는 데 도움이 될 뿐만 아니라 규제 및 품질 관리 프로세스에서 테스트 결과의 수용을 촉진합니다.
맞춤화
표준 테스트 블록이 널리 사용되는 반면, 많은 고객은 기성 제품으로는 충족할 수 없는 특정 요구 사항을 가지고 있습니다. 사용자 정의는 NDT 테스트 블록 설계 최적화의 중요한 측면입니다.
우리는 고객과 긴밀히 협력하여 고객의 고유한 요구 사항을 이해합니다. 예를 들어 일부 고객은 제품의 특정 유형의 결함을 시뮬레이션하기 위해 특수 반사경이 있는 테스트 블록이 필요할 수 있습니다. 다른 사람들은 테스트 장비에 맞는 비표준 크기나 모양의 테스트 블록이 필요할 수 있습니다.
맞춤형 테스트 블록을 제공함으로써 고객의 특정 요구 사항에 맞는 솔루션을 제공하여 NDT 절차의 정확성과 효율성을 향상시킬 수 있습니다.
품질 관리
품질 관리는 NDT 테스트 블록의 설계 및 제조 프로세스에서 필수적인 부분입니다. 모든 테스트 블록은 품질을 보장하기 위해 일련의 검사와 테스트를 거쳐야 합니다.
제조 과정에서 우리는 고급 가공 기술을 사용하여 테스트 블록의 치수 및 표면 마감의 정확성을 보장합니다. 제조 후 테스트 블록 자체를 NDT 방법으로 검사하여 내부 결함을 감지합니다.
또한 각 테스트 블록에 대해 블록의 치수, 반사체 특성 및 교정 결과에 대한 자세한 정보가 포함된 교정 인증서를 제공합니다. 이 문서는 고객이 테스트 블록을 올바르게 사용하고 품질 관리 요구 사항을 준수함을 입증하는 데 도움이 됩니다.
설계 최적화에서 기술의 역할
기술의 발전으로 NDT 테스트 블록 설계의 최적화가 크게 촉진되었습니다. CAD(컴퓨터 지원 설계) 소프트웨어를 사용하면 높은 정밀도로 복잡한 테스트 블록 설계를 만들 수 있습니다. FEA(유한 요소 분석) 소프트웨어를 사용하여 테스트 블록 내에서 초음파의 동작을 시뮬레이션할 수 있으며, 이는 반사판 설계와 테스트 블록의 전체 구조를 최적화하는 데 도움이 됩니다.
또한 3D 프린팅 기술은 NDT 테스트 블록을 제조하는 유망한 방법으로 떠오르고 있습니다. 이를 통해 복잡한 형상의 테스트 블록을 신속하게 프로토타입화할 수 있으므로 리드 타임과 생산 비용을 줄일 수 있습니다.
제품 예시
NDT 테스트 블록에 대한 더 나은 이해를 돕기 위해 인기 제품 두 가지를 소개하고 싶습니다. 그만큼교정 블록다양한 NDT 애플리케이션에 사용할 수 있는 다목적 테스트 블록입니다. 잘 정의된 반사경 세트가 있으며 정확한 교정을 보장하기 위해 고품질 재료로 제작되었습니다.

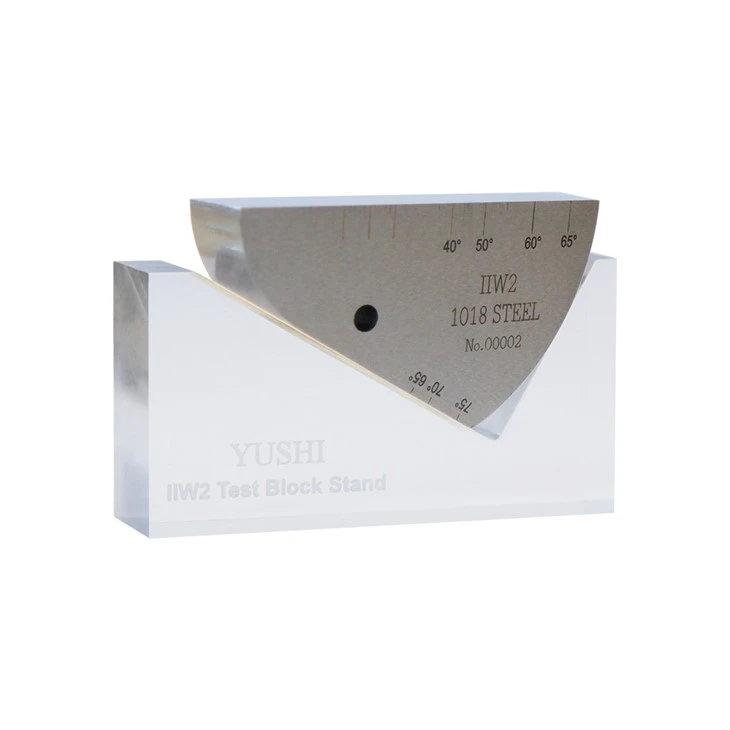

그만큼UT 교정용 IIW2/V2/MAB 테스트 블록 스탠드초음파 테스트 교정을 위해 특별히 설계되었습니다. 아크릴 소재로 제작되었으며 초음파 전파 및 반사를 정확하게 측정할 수 있는 독특한 구조를 가지고 있습니다.
결론
NDT 테스트 블록의 설계 최적화는 응용 요구 사항 이해, 올바른 재료 선택, 반사경 설계, 표준 준수, 사용자 정의 제공, 품질 관리 보장 및 기술 활용을 포함하는 다면적인 프로세스입니다.
NDT 테스트 블록 공급업체로서 당사는 고객의 특정 요구 사항을 충족하는 고품질 테스트 블록을 제공하기 위해 최선을 다하고 있습니다. 귀하가 실험실, 제조 공장 또는 현장 검사 팀이든 당사는 귀하의 NDT 요구 사항을 지원하는 전문 지식과 제품을 보유하고 있습니다.
NDT 테스트 블록에 관심이 있거나 설계 및 적용에 대해 질문이 있는 경우 언제든지 당사에 문의하여 자세한 논의를 받으십시오. 우리는 귀하의 NDT 절차를 최적화하기 위해 귀하와 협력하기를 기대합니다.
