초음파 테스트 분야에서 이중 요소 프로브 케이블은 신호를 정확하고 효율적으로 전송하는 데 중요한 역할을 합니다. 전담 공급업체로서이중 요소 프로브 케이블, 고품질 제품을 제공하고 고객의 요구를 충족시키기 위해서는 그룹 지연의 개념을 이해하는 것이 필수적입니다. 이 블로그의 목적은 이중 요소 프로브 케이블의 맥락에서 그룹 지연이 무엇인지 자세히 알아보는 것입니다.
이중 요소 프로브 케이블의 기본 이해
그룹 지연을 살펴보기 전에 이중 요소 프로브 케이블이 무엇인지 간략하게 살펴보겠습니다. 이중 요소 프로브는 두 개의 개별 압전 요소로 구성됩니다. 하나는 초음파를 전송하고 다른 하나는 초음파를 수신합니다. 케이블은 프로브를 초음파 테스트 장비에 연결하여 전기 신호가 앞뒤로 이동할 수 있도록 합니다.
이중 요소 프로브는 항공우주, 자동차, 제조 등 다양한 산업에서 결함 탐지, 두께 측정, 재료 검사를 위해 널리 사용됩니다. 케이블의 품질은 초음파 테스트 결과의 정확성과 신뢰성에 직접적인 영향을 미치기 때문에 매우 중요합니다.
그룹 지연이란 무엇입니까?
그룹 지연은 신호 처리 및 통신 시스템의 기본 개념이며 이중 요소 프로브 케이블에도 중요한 의미를 갖습니다. 간단히 말해서, 그룹 지연은 신호의 엔벨로프가 시스템을 통과하는 데 걸리는 시간입니다. 전기 신호가 케이블을 통해 이동할 때 신호의 다양한 주파수 구성 요소에 따라 전파 시간이 달라질 수 있습니다.
수학적으로 그룹 지연($\tau_g$)은 각주파수($\omega$)에 대한 신호의 위상 편이($\phi$)의 음의 도함수로 정의됩니다.
$\tau_g =-\
이중 요소 프로브 케이블의 맥락에서 그룹 지연은 초음파 신호가 프로브에서 테스트 장비로 이동할 때 경험하는 시간 지연을 나타냅니다. 이는 수신된 신호의 모양과 타이밍에 영향을 미칠 수 있고 결과적으로 초음파 테스트의 정확도에 영향을 미칠 수 있기 때문에 중요한 매개변수입니다.
이중 요소 프로브 케이블의 그룹 지연에 영향을 미치는 요인
여러 요소가 이중 요소 프로브 케이블의 그룹 지연에 영향을 미칠 수 있습니다.
케이블 길이
가장 확실한 요인 중 하나는 케이블 길이입니다. 케이블 길이가 길어질수록 신호는 더 긴 거리를 이동해야 하므로 그룹 지연이 길어집니다. 이는 케이블의 신호 전파 속도가 유한하기 때문입니다. 예를 들어 길이가 다른 두 개의 케이블이 있는 경우 케이블이 길수록 신호가 테스트 장비에 도달하는 데 더 많은 시간 지연이 발생합니다.
케이블 재질
케이블 구성에 사용되는 재료도 중요한 역할을 합니다. 케이블 재료에 따라 유전율, 전도성 등 전기적 특성이 다릅니다. 이러한 속성은 신호의 전파 속도와 결과적으로 그룹 지연에 영향을 미칩니다. 예를 들어 유전 상수가 높은 케이블은 일반적으로 신호 전파 속도가 느리고 그룹 지연이 길어집니다.
신호의 주파수
초음파 신호의 주파수는 또 다른 중요한 요소입니다. 신호의 다양한 주파수 성분은 다양한 그룹 지연을 경험할 수 있습니다. 이상적이지 않은 케이블에서는 고주파수 구성 요소가 더 많이 감쇠될 수 있으며 저주파 구성 요소에 비해 전파 시간이 다를 수 있습니다. 이로 인해 신호 포락선이 왜곡되고 테스트 정확도에 영향을 미칠 수 있습니다.
초음파 테스트에서 그룹 지연의 중요성
그룹 지연은 여러 가지 이유로 초음파 테스트에서 중요합니다.
신호 무결성
일관되고 잘 제어된 그룹 지연은 초음파 신호의 무결성을 유지하는 데 필수적입니다. 군지연을 적절하게 관리하지 않으면 수신된 신호가 왜곡되어 측정이 부정확해질 수 있습니다. 예를 들어, 그룹 지연이 다양한 주파수 구성 요소에 걸쳐 크게 달라지면 수신된 신호의 모양이 변경되어 결함을 정확하게 감지하거나 두께를 측정하기 어려울 수 있습니다.
시간 - 도메인 분석
초음파 테스트에서는 결함의 위치와 크기를 결정하기 위해 시간 영역 분석이 자주 사용됩니다. 그룹 지연은 수신된 신호의 타이밍에 영향을 미치며 이는 정확한 시간 영역 분석에 중요합니다. 그룹 지연을 알 수 없거나 보상하지 않은 경우 계산된 결함 위치가 부정확할 수 있습니다.
빈도 - 도메인 분석
그룹 지연은 주파수 영역 분석에도 영향을 미칩니다. 주파수 영역 분석에서는 시스템의 주파수 응답을 검사합니다. 균일하지 않은 그룹 지연은 주파수 종속 위상 편이를 야기할 수 있으며, 이로 인해 수신된 신호의 주파수 스펙트럼이 왜곡될 수 있습니다. 이로 인해 신호의 주파수 성분을 정확하게 분석하고 결함이나 재료 특성과 관련된 특정 주파수 성분을 식별하는 것이 어려울 수 있습니다.
이중 요소 프로브 케이블의 그룹 지연 측정
이중 요소 프로브 케이블의 그룹 지연 측정은 특수 장비를 사용하여 수행할 수 있습니다. 일반적인 방법 중 하나는 네트워크 분석기를 사용하는 것입니다. 네트워크 분석기는 주파수 함수로 신호의 위상 변이를 측정한 다음 앞서 언급한 공식을 사용하여 그룹 지연을 계산할 수 있습니다.
또 다른 접근 방식은 시간 영역 반사 측정법(TDR)을 사용하는 것입니다. TDR은 짧은 전기 펄스를 케이블로 보내고 반사된 펄스가 돌아오는 데 걸리는 시간을 측정합니다. 반사된 펄스의 형태와 타이밍을 분석함으로써 케이블의 군지연을 추정할 수 있습니다.
그룹 지연 제어 및 최소화
공급자로서이중 요소 프로브 케이블, 우리는 제품의 그룹 지연을 제어하고 최소화하기 위해 몇 가지 조치를 취합니다.
케이블 디자인
우리는 신호 전파 특성을 최적화하기 위해 케이블 재료를 신중하게 선택하고 케이블 구조를 설계합니다. 예를 들어, 신호 전파 속도를 높이고 그룹 지연을 줄이기 위해 유전 상수가 낮은 고품질 유전체 재료를 사용합니다.
케이블 제조 공정
당사의 제조 공정은 케이블 품질의 일관성을 보장하기 위해 고도로 통제됩니다. 우리는 케이블 길이, 임피던스 및 기타 전기적 특성의 변화를 최소화하기 위해 정밀 제조 기술을 사용합니다. 이는 그룹 지연이 다양한 케이블에서 허용 가능한 한도 내에서 일관되게 유지되도록 하는 데 도움이 됩니다.
신호 컨디셔닝
어떤 경우에는 그룹 지연을 보상하기 위해 신호 조절 기술을 사용할 수도 있습니다. 예를 들어, 이퀄라이저를 사용하여 신호의 위상 응답을 조정하고 그룹 지연의 영향을 최소화할 수 있습니다.
다른 유형의 프로브 케이블과 비교
이중 요소 프로브 케이블의 그룹 지연 특성을 다음과 같은 다른 유형의 프로브 케이블과 비교하는 것도 흥미롭습니다.단일 요소 프로브 케이블.
단일 요소 프로브 케이블에는 초음파 신호 전송 및 수신을 위한 압전 요소가 하나만 있습니다. 그룹 지연의 기본 원리는 두 유형의 케이블 모두에 적용되지만 설계 및 적용 요구 사항에 따라 그룹 지연 특성이 달라질 수 있습니다.
일반적으로 이중 요소 프로브 케이블은 별도의 송신 요소와 수신 요소로 인해 더 복잡한 그룹 지연 동작을 가질 수 있습니다. 두 요소와 케이블 간의 상호 작용으로 인해 그룹 지연에 영향을 미치는 추가 요소가 발생할 수 있습니다. 반면, 단일 요소 프로브 케이블은 상대적으로 단순한 그룹 지연 프로파일을 가질 수 있지만 정확한 신호 전송을 보장하려면 여전히 신중하게 설계해야 합니다.
초음파 어댑터와의 응용 및 호환성

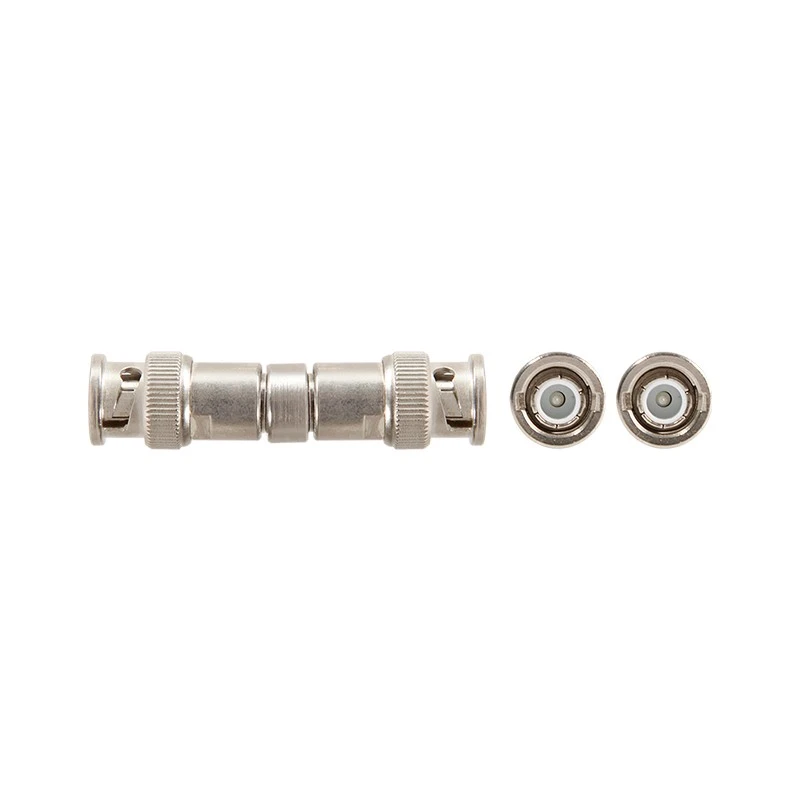

이중 요소 프로브 케이블은 종종 다음과 함께 사용됩니다.초음파 어댑터. 초음파 어댑터는 프로브 케이블을 다양한 유형의 테스트 장비에 연결하는 데 사용됩니다.
프로브 케이블의 그룹 지연은 초음파 어댑터에 의해 발생된 그룹 지연과 상호 작용할 수 있습니다. 케이블과 어댑터의 결합된 그룹 지연이 특정 애플리케이션에 허용되는 한도 내에 있는지 확인하는 것이 중요합니다. 예를 들어, 고정밀 초음파 테스트 애플리케이션에서는 그룹 지연의 작은 변화라도 테스트 결과에 큰 영향을 미칠 수 있습니다.
결론
결론적으로, 그룹 지연은 이중 요소 프로브 케이블의 성능에 있어 중요한 매개변수입니다. 이는 초음파 신호가 케이블을 통해 이동할 때 경험하는 시간 지연을 나타내며 초음파 테스트의 정확성에 큰 영향을 미칠 수 있습니다. 공급자로서이중 요소 프로브 케이블, 우리는 그룹 지연의 중요성을 이해하고 제품에서 이를 제어하고 최소화하기 위한 조치를 취합니다.
고품질 이중 요소 프로브 케이블 시장에 있거나 그룹 지연 및 초음파 테스트 응용 분야에 미치는 영향에 대해 질문이 있는 경우 자세한 논의를 위해 당사에 문의하시기 바랍니다. 당사의 전문가 팀은 귀하의 요구에 맞는 케이블을 선택하고 초음파 테스트의 정확성과 신뢰성을 보장하는 데 도움을 드릴 준비가 되어 있습니다.
