초음파 프로브의 작동 전압은 성능 및 응용 범위에 크게 영향을 미치는 중요한 매개 변수입니다. 주요 초음파 프로브 공급 업체로서, 우리는이 요인의 중요성을 이해하고 최적화 된 작동 전압 설정으로 고품질 제품을 제공하기 위해 노력하고 있습니다.
초음파 프로브 이해
작동 전압을 탐구하기 전에 초음파 프로브를 기본적으로 이해하는 것이 필수적입니다. 초음파 프로브는 초음파 파를 생성하고받는 장치입니다. 비 파괴 테스트 (NDT), 의료 영상 및 산업 검사에 널리 사용됩니다. 그들의 작동의 원칙은 압전 효과이며, 특정 재료 (예 : 석영 또는 피에조 세라믹)가 전기 에너지를 기계적 진동 (초음파 파)으로 변환 할 수 있으며 그 반대도 마찬가지입니다.

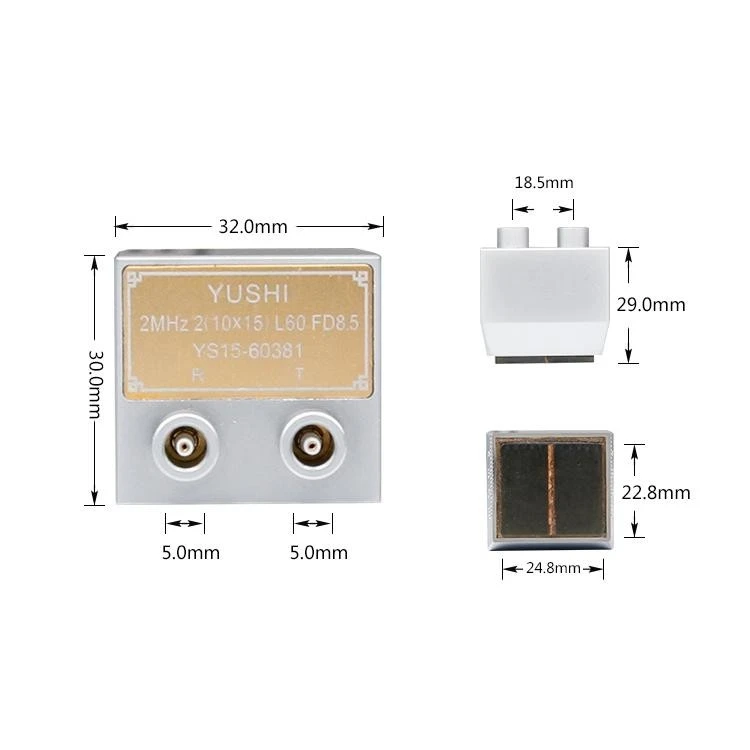

초음파 프로브에는 각각 특정 응용 프로그램을 위해 설계된 초음파 프로브가 있습니다. 예를 들어,Tranverse wave 앵글 빔 프로브초음파 파를 각도로 전송 해야하는 용접 및 기타 구성 요소의 결함을 감지하는 데 사용됩니다. 그만큼종 방향 듀얼 - 요소 각도 빔 프로브종단파와 듀얼 요소 설계의 특징을 결합하여 특정 유형의 검사에 대한 감도 및 해상도를 제공합니다. 그만큼단일 - 요소 직선 빔 프로브초음파 파를 테스트 물체로 바로 보내서 두꺼운 재료의 내부 결함을 감지하는 데 일반적으로 사용됩니다.
작동 전압의 중요성
초음파 프로브의 작동 전압은 성능을 결정하는 데 중요한 역할을합니다. 초음파 파의 진폭, 침투 깊이 및 프로브의 감도를 포함하여 몇 가지 주요 측면에 영향을 미칩니다.
- 초음파 파의 진폭: 작동 전압은 프로브에 의해 생성 된 초음파 파의 진폭에 직접 영향을 미칩니다. 더 높은 작동 전압은 일반적으로 초음파 파의 더 큰 진폭을 초래합니다. 압전 효과에 따르면, 전기 입력이 강해져 압전 재료가 더욱 격렬하게 진동하여 더 큰 진폭으로 초음파 파를 생성 할 수 있기 때문입니다. 더 큰 진폭파는 더 많은 에너지를 운반 할 수 있으며, 이는 더 큰 깊이 또는 감쇠가 높은 재료에서 결함을 감지하는 데 유리합니다.
- 침투 깊이: 재료에서 초음파 파의 침투 깊이는 파도의 에너지와 밀접한 관련이 있습니다. 위에서 언급 한 바와 같이, 더 높은 작동 전압은 더 큰 진폭과 더 많은 에너지로 초음파 파로 이어진다. 이러한 높은 에너지파는 테스트 재료에 더 깊이 침투하여 표면에서 멀리 떨어진 내부 결함을 감지 할 수 있습니다. 그러나 초음파 파가 흡수, 산란 및 기타 요인으로 인해 재료를 통과 할 때 감쇠 될 때 침투 깊이에 한계가 있음을 주목하는 것이 중요합니다.
- 감광도: 감도는 작은 결함을 감지하는 프로브의 능력을 말합니다. 높은 감도를 달성하는 데 적절한 작동 전압이 중요합니다. 작동 전압이 너무 낮 으면 초음파 파의 진폭이 작은 결함을 감지하기에 불충분 할 수 있습니다. 한편, 작동 전압이 너무 높으면 수신 된 신호에서 과도한 노이즈와 왜곡을 유발할 수 있으며, 또한 프로브의 민감도를 줄일 수 있습니다.
작동 전압에 영향을 미치는 요인
초음파 프로브에 대한 적절한 작동 전압을 결정할 때 몇 가지 요인을 고려해야합니다.
- 프로브 설계: 다른 프로브 설계마다 작동 전압에 대한 요구 사항이 다릅니다. 예를 들어, 큰 압전 요소가 더 큰 프로브는 충분한 초음파 에너지를 생성하기 위해 더 높은 작동 전압이 필요할 수 있습니다. 프로브에 사용되는 압전 재료의 유형은 또한 작동 전압에 영향을 미칩니다. 일부 재료는 전기 에너지를 초음파 파로 변환하는 데 더 효율적이며 다른 에너지에 비해 낮은 작동 전압이 필요할 수 있습니다.
- 응용 프로그램 요구 사항: 초음파 프로브의 특정 적용은 또한 작동 전압을 나타냅니다. 두꺼운 강철 성분의 비 파괴 테스트에서 충분한 침투 깊이를 달성하기 위해 더 높은 작동 전압이 필요할 수 있습니다. 환자의 안전성이 주요 관심사 인 의료 영상에서, 작동 전압은 일반적으로 신체 조직에 대한 잠재적 인 피해를 피하기 위해 비교적 낮은 수준으로 유지됩니다.
- 재료 특성: 밀도, 탄성 및 감쇠 계수와 같은 테스트 재료의 특성은 작동 전압에 영향을 줄 수 있습니다. 감쇠 계수가 높은 재료는 파도가 이동함에 따라 더 많은 초음파 에너지를 흡수합니다. 이러한 경우, 초음파 파가 원하는 깊이에 도달하고 감지 가능한 신호로 리턴 할 수 있도록 더 높은 작동 전압이 필요할 수 있습니다.
최적의 작동 전압 범위
초음파 프로브에 대한 최적의 작동 전압 범위는 위에서 언급 한 요인에 따라 다릅니다. 일반적으로 대부분의 산업 비 파괴 테스트 응용 프로그램의 경우 작동 전압은 몇 볼트에서 수백 볼트까지 다양합니다.
두꺼운 재료를 테스트하는 데 사용되는 낮은 주파수 프로브 (예 : 2.25 MHz)의 경우 작동 전압은 100-300V 범위 일 수 있습니다. 이러한 고전압 설정은 재료에 깊이 침투하기에 충분한 에너지로 초음파 파를 생성하기 위해 필요합니다. 중간 - 주파수 프로브 (예 : 5MHz) 일반 - 목적 비 - 파괴적인 테스트는 작동 전압 범위가 50-150 볼트의 작동 할 수 있습니다. 재료 표면 근처의 작은 결함을 감지하는 데 사용되는 높은 주파수 프로브 (예 : 10MHz 이상)는 일반적으로 낮은 전압, 일반적으로 10-50 볼트 범위에서 작동합니다.
의료 초음파 프로브에서 작동 전압은 일반적으로 수십 볼트에서 수십 볼트 범위에서 훨씬 낮습니다. 이것은 환자의 안전을 보장하고 조직 손상의 가능성을 최소화하기위한 것입니다.
품질 보증 및 테스트
신뢰할 수있는 초음파 프로브 공급 업체로서, 우리는 지정된 전압 범위 내에서 프로브가 작동 할 수 있도록 엄격한 품질 보증 조치를 구현합니다. 각 프로브는 제조 공정에서 엄격한 테스트를 거칩니다. 우리는 고급 테스트 장비를 사용하여 작동 전압, 초음파 파의 진폭 및 기타 성능 매개 변수를 측정합니다.
우리의 테스트 절차에는 전기 및 음향 테스트가 모두 포함됩니다. 전기 테스트는 작동 전압과 관련된 임피던스 및 커패시턴스와 같은 프로브의 전기적 특성을 검증하는 데 사용됩니다. 음향 테스트는 초음파 파를 생성하고 수신 할 때 프로브의 성능을 측정하기 위해 수행됩니다. 이 테스트는 프로브가 실제 세계 응용 프로그램에서 정확하고 신뢰할 수있는 결과를 제공 할 수 있도록합니다.
조달을 위해 연락하십시오
초음파 프로브에 관심이 있고 특정 요구 사항에 대해 논의하려면 저희에게 연락하도록 초대합니다. 당사의 전문가 팀은 운영 전압, 성능 사양 및 애플리케이션 지침을 포함한 제품에 대한 자세한 정보를 제공 할 준비가되었습니다. 필요한지 여부Tranverse wave 앵글 빔 프로브, a종 방향 듀얼 - 요소 각도 빔 프로브,, a단일 - 요소 직선 빔 프로브, 우리는 귀하의 요구에 맞는 고품질 솔루션을 제공 할 수 있습니다.
참조
- Krautkramer, J., & Krautkramer, H. (1990). 재료의 초음파 테스트. Springer- Verlag.
- O'Donnell, M. (2004). 의료 초음파 영상 : 물리적 원리 및 응용. 학업 언론.
- Rose, JL (2014). 고체 매체의 초음파 파. 케임브리지 대학교 출판부.
