일반 소개

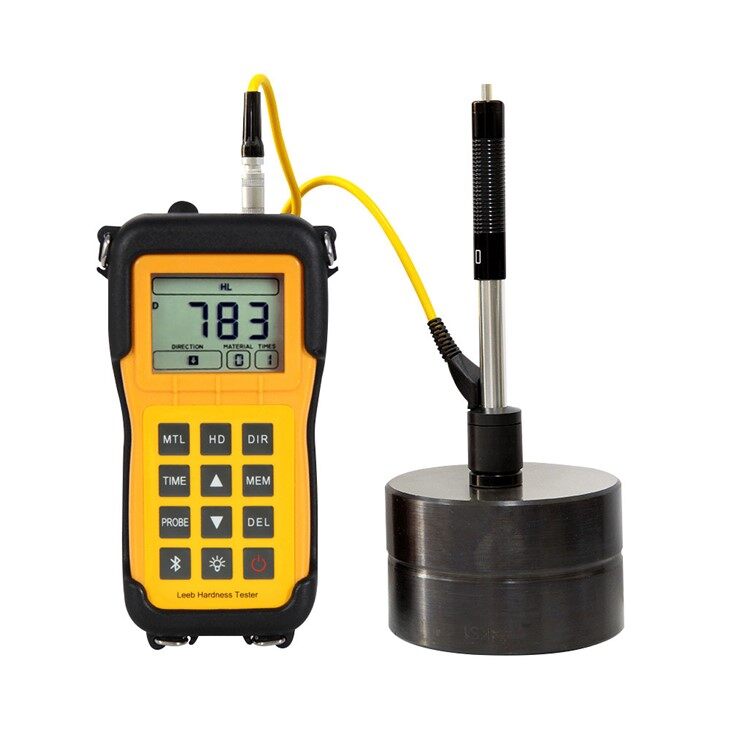

YUSHI LM 100 및 500 휴대용 LEEB 경도 시험기는 다양한 재료의 경도를 확인하는 데 적용됩니다. 작동 원리는 다음 공식으로 표시됩니다.

HL=1000*(/)

HL:LEEB 경도 값

: 충격체가 반동하는 동안 발생하는 전압

:충격체가 충돌하는 동안 발생하는 전압

LM LEEBH ardness Tester는 6가지 종류의 충격 장치를 사용하여 다양한 결함 탐지에 사용할 수 있습니다. 이는 대부분의 고객 결함 탐지 요구 사항을 충족할 수 있음을 의미합니다.

사용자가 YUSHI LEEB 경도 시험기를 선택하는 이유는 무엇입니까?

1.신뢰성이 높은 클래식 타입

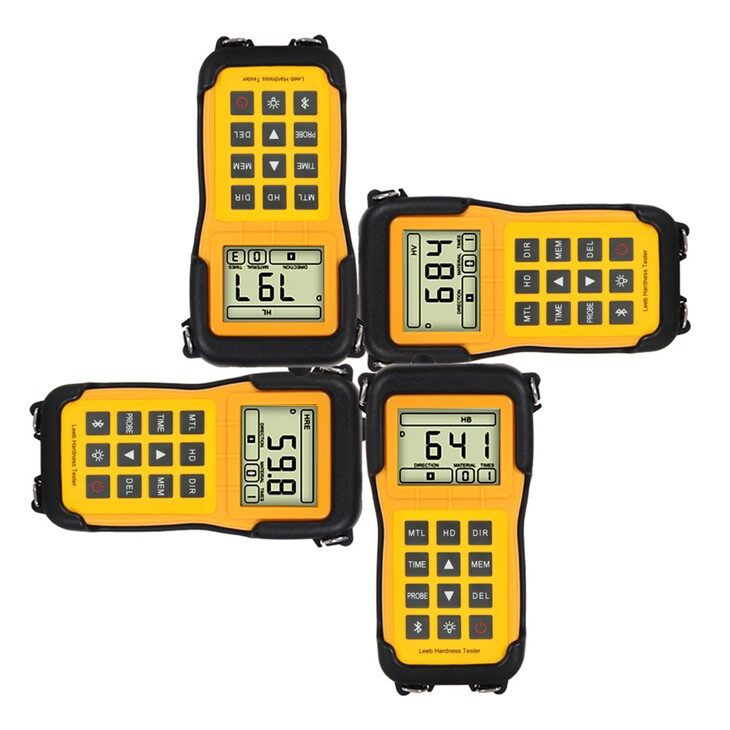

2. HL, HB, HRB, HRC, HV, HS의 6가지 경도 스케일 사이를 자유롭게 전환하세요.

3.검은 고무 뿌리

4. 다양한 프로브 유형 선택 가능

5. DataView 소프트웨어 및 케이블과 함께 제공됩니다.

6.옵션 무선 Bluetooth 프린터(LM100에만 해당)

7.커브 기능(LM500에만 해당)

8.LmView 통신 소프트웨어

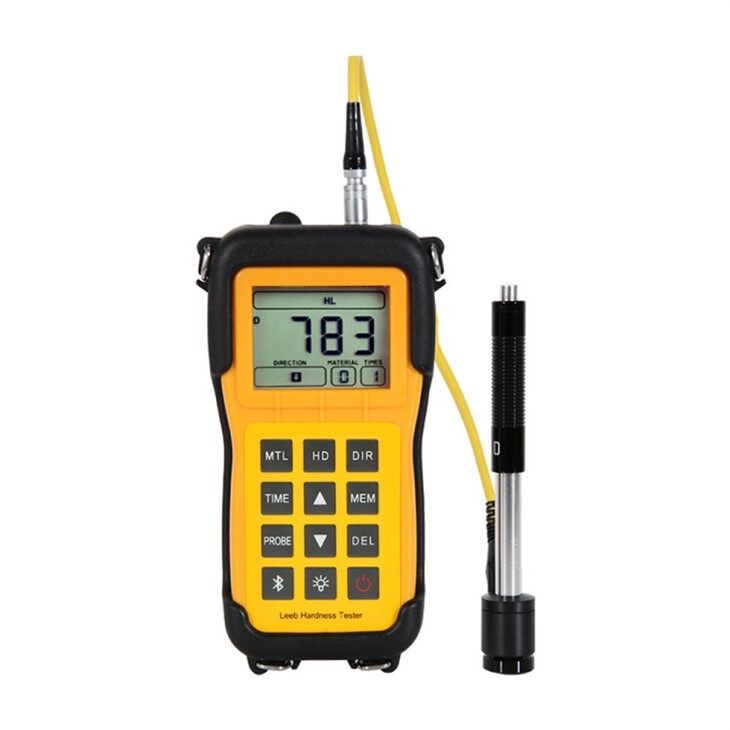

LM100 LEEB 경도 시험기의 특징

표준 모델, 안정적인 성능

정확한 측정값, 간편한 조작

6가지 경도 시스템을 자유롭게 전환하세요.

충격 방지 외장

다양한 충격 장치

무선 Bluetooth 프린터(옵션)

DataView 소프트웨어 및 케이블

LM500 LEEB 경도 시험기의 특징

1.굵은 글꼴 표시 인터페이스

읽기 쉽고 눈에 띄는 선택, 큰 글꼴 표시 인터페이스, 큰 글꼴 표시의 영향 값을 위한 세 가지 디스플레이 인터페이스가 있습니다.

2. 사용자에게 훨씬 편리한 다중 표준 디스플레이 인터페이스

세 가지 다른 경도 표준의 다중 표준 인터페이스 표시 충격 값은 변환 없이 다중 표준 요구 사항을 동시에 충족합니다.

3. 직관적인 디스플레이 곡선 인터페이스

곡선 인터페이스는 최근 10배의 충격 값을 표시하므로 시험편의 균일성을 더 잘 관찰할 수 있습니다.

4. 대용량 저장소 로드 인터페이스가 더욱 간단하고 명확해졌습니다.

최대 11000개의 그룹 충격값을 저장합니다. 각 그룹에는 1~8개의 충격값과 평균값이 포함됩니다. 평균값은 세 가지 다른 경도 기준으로 동시에 표시되며 최대 오차, 최대값도 표시됩니다.

LEEB 경도 시험기의 용도는 무엇입니까?

설치된 기계 및 영구 조립 부품

금형 캐비티

무거운 공작물

압력 용기, 터빈 및 기타 장비의 고장 분석

작은 테스트 영역

베어링 및 기타 부품 생산라인

금속재료창고의 재질을 구별

LM100&500 LEEB 경도계의 작동

1. 악기를 켜세요

전원 켜기 버튼(D)을 눌러 장비를 켜면 화면에 기본 인터페이스가 표시되고 다시 전원을 켜면 마지막 매개변수가 자동으로 표시됩니다.

2.파라미터 설정

1.재료 설정

재료 설정 버튼(B)을 눌러 재료를 선택하세요.

2.경도 스케일 설정

경도 스케일과 강도를 선택하려면 스케일 설정 버튼(A)을 누르십시오.

3. 영향 시간 설정

시간 버튼(C)을 눌러 T1~T6의 충격 시간을 설정하면 특정 충격 후 AVE 값이 계산됩니다.

4.충격방향 설정

방향 버튼(D)을 눌러 충격 방향을 선택합니다.

3. 측정

◆ 임팩트 본체를 로드합니다. 접촉이 느껴질 때까지 로딩 튜브를 누릅니다. 그런 다음 충격 본체를 잠그는 시작 위치로 천천히 돌아가도록 합니다.

◆ 고정 위치: 충격 장치 지지 링을 샘플 표면에 단단히 누릅니다.

◆ 임팩트 본체 해제 : 임팩트 장치 위쪽에 있는 해제 버튼을 눌러 테스트합니다.

◆ 테스트 후 화면은 다음과 같이 표시됩니다. 테스터는 테스트 결과를 자동으로 저장하거나 테스트 값이 유효하지 않은 경우 테스트 결과를 저장하지 않습니다.

기기 사양

	LM100 시리즈	LM500 시리즈
해결	1HL,1HV,1HB,0.1HRB,0.1HRC,0.1HS
경도 척도	HL,HB,HRB,HRC,HV,HS,σb입니다.
측정 범위	HLD(200-960),HRC(19.8-68.5),HB(30-651),HV(80-976),HS(26.4-99. 5),HRB(13.5-100),σb.(375-2639)
정확성	±6HLD(HLD=800),반복성 <6HLD(HLD=800)
측정 방향	수직 하향, 하향 경사 수평, 상향 경사 수직 상향.
재료	강철 및 주강, 스테인레스 스틸, GC IRON, NC IRON, 주조 알루미늄 합금, Macht 금속, 구리-주석 합금, 황동
해결	1HL, 1HV, 1HB, 0.1HRB, 0.1HRC, 0.1HS
충격 장치	D 유형 충격 장치 표준, 선택 C/G/DC/DL/D+15
측정 방향	수직 하향, 하향 경사, 수평, 상향 경사, 수직 상향.
메모리	110개 그룹	11000개 그룹
표시하다	LCD	아이피에스
화면 크기	2.4인치(320*420)	2.4인치(320*420)
의사소통	USB 포트(표준) 및 Blue Tooth(옵션)	USB 포트(표준)
크기(mm)	1537637
작동 전압	AA 배터리 2개
곡선 기능	아니요		예

충격 장치 사양

특수 충격 장치	D/DC/DL	D+15	C	G	E
충격에너지	11mJ	11mJ	11mJ	11mJ	11mJ
충격체 질량	5.5g/7.2g	7.8g	3.0g	20.0g	5.5g
테스트 팁 경도	1600HV	1600HV	1600HV	1600HV	5000HV
테스트 팁 직경	3mm	3mm	3 밀리미터	5 밀리미터	3 밀리미터
테스트 팁 재료	텅스텐 카바이드	텅스텐 카바이드	텅스텐 카바이드	텅스텐 카바이드	텅스텐 카바이드
충격 장치 직경	20mm	20 밀리미터	20 밀리미터	30 밀리미터	20 밀리미터
충격 장치 길이	86/147/75	162 밀리미터	141 밀리미터	254 밀리미터	155 밀리미터
충격 장치 무게	50g	80g	75g	250g	80g
샘플의 최대 경도	940HV	940HV	1000HV	650HV	1200HV
평균 표면 거칠기 Ra;	1.6μm	1.6μm	0.4μm	6.3μm	1.6μm
샘플의 최소 무게:(kg) 직접 측정 가능 긴밀하게 결합된 안정적인 지원 필요	>5 2-5 0.05-2	>5 2-5 0.05-2	>1.5 0.5-1.5 0.02-0.5	>15 5-15 0.5-5	>5 2-5 0.05-2
샘플의 최소 두께: 단단하게 결합된 경도 층의 최소 깊이	5 밀리미터 0.8mm 이상	5 밀리미터 0.8mm 이상	1 밀리미터 0.2mm 이상	10mm 1.2mm 이상	5 밀리미터 0.8mm 이상

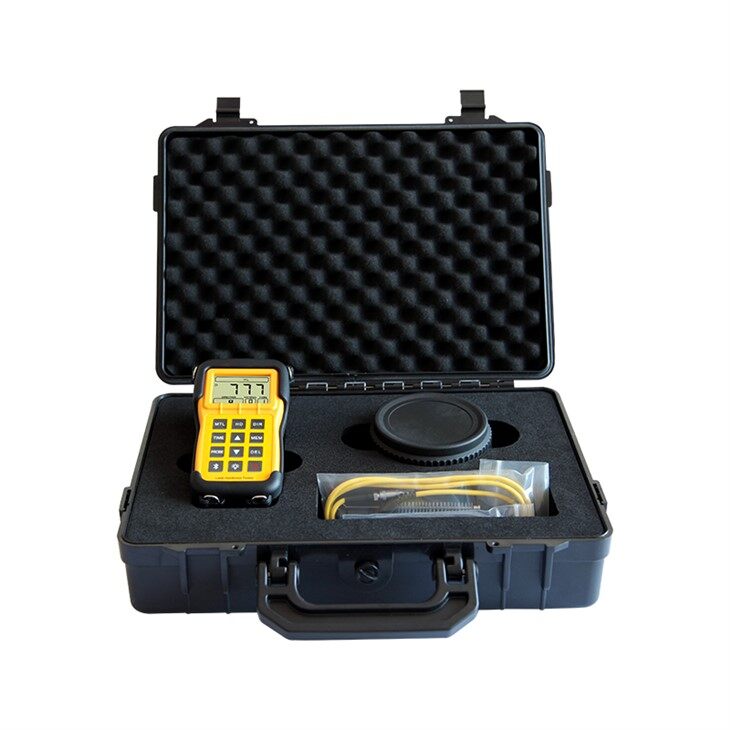

표준 구성

목	LM100 시리즈	LM500 시리즈
기구	√	√
지지 링 및 케이블이 있는 D 프로브	√	√
HLD 교정 블록	√	√
소형 지지 링	√	√
클린 브러쉬	√	√
사용자 매뉴얼	√	√
운반 케이스	√	√
DataView 소프트웨어 및 케이블	×	√
