초음파 테스트를위한 TOFD 프로브 및 웨지

TOFD는 "비행 시간 회절"이며, Huygens 회절 원리 . 초고속 정확도를 가진 비파괴 테스트 방법입니다. . TOFD 테스트는 일반적으로 재료의 위치, 특성 및 결함의 부족을 부정하는 데 사용됩니다. 결함 팁으로부터 회절 신호를 캡처하고 D- 스캔 이미지를 생성하기 위해 프로브를 전송 및 수신하는 것은 . TOFD를 1mm 미만의 수직 방향 오류로 고정밀 지역화를 달성 할 수 있습니다 .

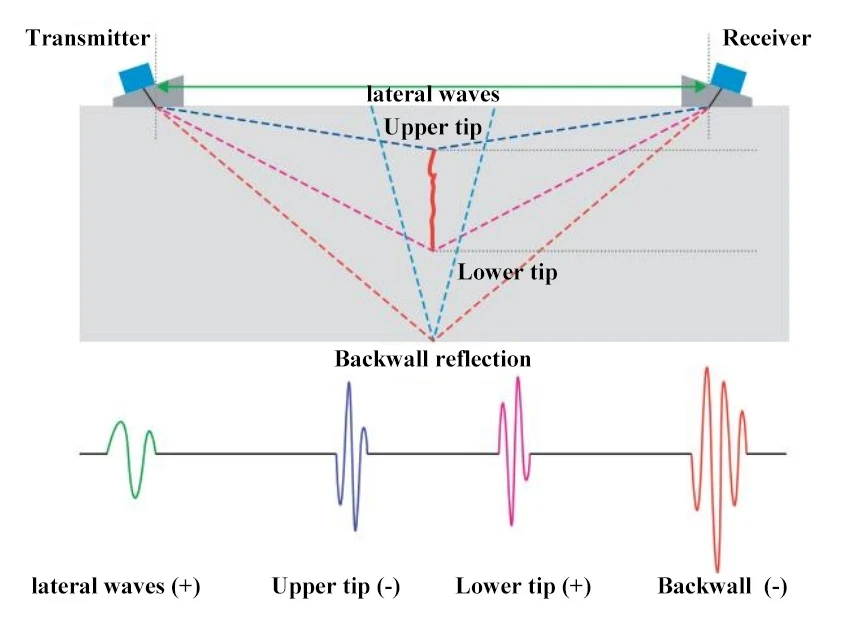

우리가 그림에서 볼 수 있듯이, 초음파 파가 material 내에서 다른 미디움 사이의 결함 또는 인터페이스를 만날 때, 회절 경로와 시간을 바꾸고, 초음파 파의 전송과 수신 사이의 시간 차이를 측정함으로써 . 회절이 발생합니다.

Yushi TOFD 프로브가 웨지와 연결되면, 결함의 하부 팁 또는 재료의 하단 팁 및 재료의 바닥에서 회절되는 초음파 웨이브를 전송합니다.

Yushi TOFD 프로브의 주요 장점은 다음과 같습니다.

• 높은 감도 및 넓은 대역폭 :Yushi TOFD 프로브는 더 높은 정확도를 위해 복합 요소를 채택 .
• 효과적인 용접 스캐닝 :프로브는 높은 감쇠 특성 . 및 Quick Released Wadges를 갖는 종 방향 파 프로브이며 실제 테스트 .에 이러한 기능을 최적화합니다.
• 큰 내구성 :웨지는 내마모 핀, 결합을위한 통합 된 워터 노즐 및 잔해 관리를위한 측면 슬롯 . 특징입니다.

TOFD 프로브는 정밀 제조 산업에서 초음파 테스트를위한 일종의 이상적인 액세서리가 될 수 있습니다.

• 석유 및 가스 파이프 라인/선박
• 발전
• 조선 및 중장비
• 항공 우주 및 구조적 무결성 모니터링

TOFD 프로브

프로브 사양
빈도	요소 크기		프로브 모델	실	호환 웨지 모델
MHZ	mm	~에		~에
2.25	6	0.25	TF2.25C6	3/8-32	ST1
	10	0.375	TF2.25C10	11/16-24	ST2
	13	0.5	TF2.25C13	11/16-24	ST2
3.5	6	0.25	TF3.5C6	3/8-32	ST1
	10	0.375	TF3.5C10	11/16-24	ST2
5	3	0.125	TF5C3	3/8-32	ST1
	6	0.25	TF5C6	3/8-32	ST1
	10	0.375	TF5C10	11/16-24	ST2
	13	0.5	TF5C13	11/16-24	ST2
7.5	3	0.125	TF7.5C3	3/8-32	ST1
	6	0.25	TF7.5C6	3/8-32	ST1
10	3	0.125	TF10C3	3/8-32	ST1
	6	0.25	TF10C6	3/8-32	ST1
15	3	0.125	TF15C3	3/8-32	ST1
참고 : 레모 00 및 마이크로 도트 커넥터는 선택 사항 .입니다.

웨지

ST1 웨지 사양
웨지 모델	( 도 )	A		B		C		스레드 크기
	강철	mm	~에	mm	~에	mm	~에	~에
st 1- l 45- ihc	45	32	1.26	21	0.83	13	0.51	3/8-32
st 1- l 60- ihc	60	32	1.26	21	0.83	13	0.51
st 1- l 70- ihc	70	32	1.26	21	0.83	13	0.51



ST2 웨지 사양
웨지 모델	( 도 )	A		B		C		스레드 크기
	강철	mm	~에	mm	~에	mm	~에	~에
st 2- l 45- ihc	45	32	1.26	28.5	1.1	18.5	0.73	11/16-24
st 2- l 60- ihc	60	32	1.26	28.5	1.1	18.5	0.73
st 2- l 70- ihc	70	32	1.26	28.5	1.1	18.5	0.73
