YUSHI PR21 초음파 펄스 송신기 및 수신기 모듈
제품개요
YUSHI Instruments에서 개발 및 제조한 PR21은 고성능 컴퓨터-제어 초음파 펄스 발생기 및 수신기입니다. 이 장비는 컴퓨터와 오실로스코프에 연결되어 초음파 결함 탐지, 두께 측정 및 프로브 테스트 등에 적용됩니다.PR 시리즈 펄스 발생기 및 수신기는 비파괴 검사 및 재료 분석과 같은 다양한 애플리케이션에 사용될 수 있습니다.-
기술적 장점 및 특징
정밀 펄스 생성 및 제어
- 8개는 25~200V의 전압을 전송하고 펄스 폭을 15ns에서 1000ns까지 5ns 단계로 조정합니다.
- 다중 트리거 모드: 내부 트리거: 4Hz-2kHz; 외부 트리거: 0-5kHz
- 네거티브 구형파 펄스 및 빠른 3.5ns 상승 시간 적응
구성 가능한 수신기 및 소프트웨어
- 이중 작동 방식:단일-요소(펄스-에코) 또는 이중-요소(관통)
- 8단계 조정 가능한 댐핑 레벨 및 0~60dB 게인 범위
- 오픈 SDK 및 개발 라이브러리 제공
응용 시나리오
초음파 프로브 성능 테스트
이는 프로브 검증 및 개발에 매우 중요합니다. 오실로스코프의 FFT 기능을 사용하여 기준 블록의 에코 신호를 분석함으로써 연구자는 프로브의 중심 주파수, 대역폭 및 스펙트럼 분포를 정확하게 결정할 수 있습니다.
이는 성능 검증, 성능 저하 모니터링, 맞춤형 센서 설계 또는 새로운 센서 설계 평가에 도움이 됩니다.
초음파 재료 분석
초음파 방식을 통한 기초소재 연구를 수행할 수 있는 시스템입니다.
음속 측정: 알려진 두께의 재료를 사용하여 재료의 기계적 특성을 평가하기 위해 두 개의 연속 바닥 에코 사이의 시간 차이를 측정하여 재료의 음속을 계산합니다.
초음파 결함 탐지 및 두께 측정
비파괴 검사 기술 개발을 위한 안정적인 플랫폼을 제공합니다.-
- 결함 분석: 펄스 에코 모드에서 시스템은 반사된 신호의 특성을 해석하여 내부 결함(균열, 공백)을 식별하고 특성화하는 데 도움을 줍니다.
- 정밀 두께 측정: 음속이 알려진 재료의 경우 부식 평가 및 층 측정에 사용할 수 있는 여러 뒷벽 에코 사이의 시간 간격(두께=(v * Δ t)/2)에서 두께를 정확하게 얻습니다.

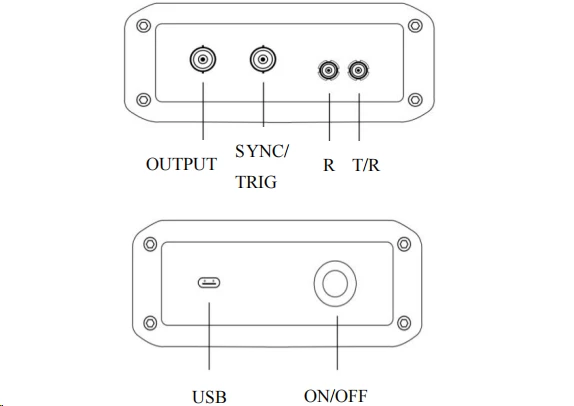

구조적 구성

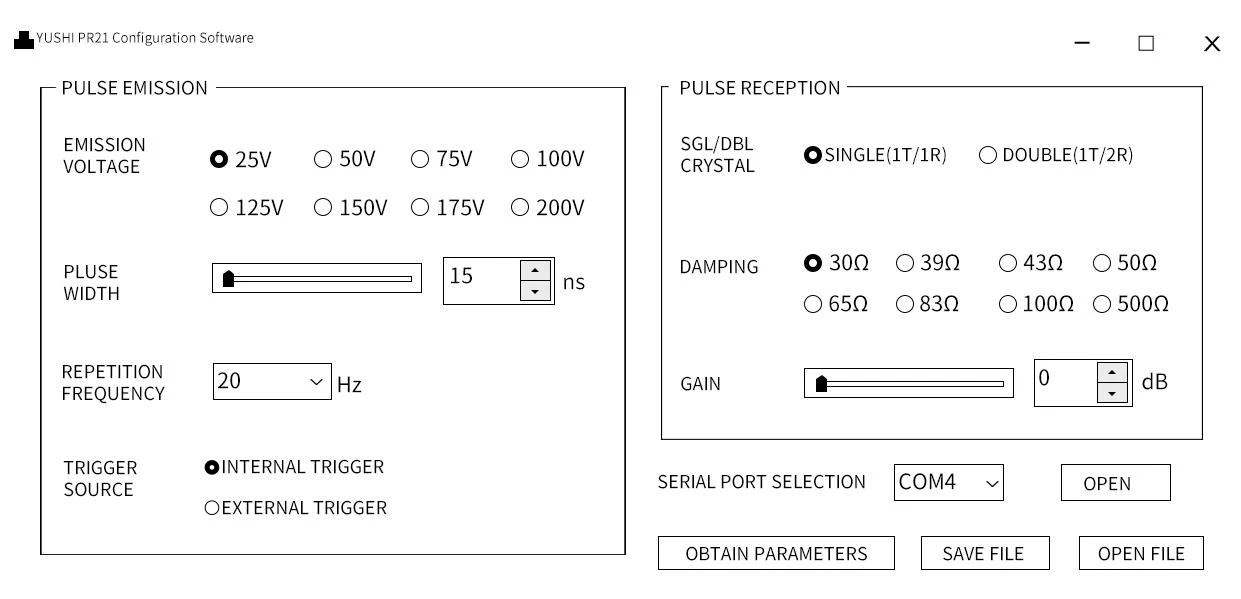

제어 소프트웨어
방출 및 수신 영역에 대한 중요한 매개변수:
1. 방출 영역: 방출 전압(25-200V), 펄스 폭(15-1000ns), 반복 주파수(20HZ-2kHz), 트리거 소스(내부/외부)
2.수신 영역: 단일/트윈 요소, 감쇠(30-500Ω), 이득(0-60dB)
기술 사양
1. 제어 매개변수
2. 기술 시트
